| 品牌：JEELHY | 型号：APM32407VET6 | 类型：处理器 |
| 处理器速度：200M | 用途：电动玩具 | 封装：LQFP |
| 系列：STM | 功率：0.03 | 批号：2022+ |
| 特色服务：烧录 | 产品说明：MCU | 应用领域：安防设备 |
JEELHY极海单片机代理商 专业代理极海单片机APM32F103CBT6完全替代兼容STM32F103CBT6, 软硬件都不用修改
APM32F405VET6 替代STM32F405VET6

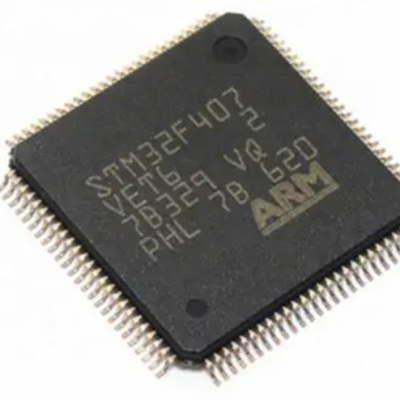

APM32F407VET6 软件硬件都替代STM32F407VET6
APM32F407VGT6 软硬件替代兼容STM32F407VGT6
免费样品提供 ，全程技术支持 微信 18820954295
产品概述
APM32F405/407系列MCU，基于Arm? Cortex?-M4F内核，支持单精度FPU、增强型DSP处理指令，支持处理大量工作指令，超大存储空间满足复杂程序的数据支持需求，广泛的资源外设***产品的多样化控制和广泛连接性，支持片上PHY的高速OTG接口。新增SM2、SM3、SM4等多种加密算法，有助于保障数据信息安全。
2023年3月新推出BGA176封装,芯片尺寸10mm*10mm。紧凑的封装能够帮助客户设计出更小尺寸PCB板.适用于医疗电子和高端消费电子等领域。
性能参数
系统
Arm? Cortex?-M4F内核
工作主频168MHz
支持单精度FPU
支持DSP指令
存储器
FLASH: 512KB/1MB
SRAM: 192KB
SDRAM: 2MB(可选)
支持外部存储器扩展
电源与功耗
VDD/VDDA: 1.8~3.6V
备份域电源VBAT: 1.65~3.6V
支持上电/掉电复位
支持可编程电源电压检测器
定时器
16/32位通用定时器: 8/2
16 位***定时器: 2
16位基本定时器: 2
看门狗定时器: 2
24位系统定时器：1
模拟外设
12位ADC: 3，通道数: 16/24
12位DAC: 2
I/Os
最多140个I/O
均可映射到外部中断向量
调试模式
SWD
JTAG
外设接口
U(S)ART : 6
I2C :3
SPI : 3
I2S : 2
DCI：1(F407)
USB OTG : 3
CAN: 2
SDIO: 1
Ethernet: 1(F407)
EMMC : 1
支持SDRAM
封装
LQFP64/100/144/176
型号表
| Part No. | Frequency MHz | Flash KB | RAM KB | SDRAM | FPU | I/Os | Vmin(V) | Vmax(V) | GPTMR 16-bit | Advanced TMR 16-bit | Basic TMR 16-bit | SysTick 24-bit | IWDG | WWDG | RTC | ADC 12-bit cell | ADC 12-bit channels | DAC 12-bit cell | DAC 12-bit channels | EMMC | TSC Channels | SPI | I2S | I2C | U(S)ART | CAN | SDIO | USB OTG_FS | USB OTG_HS | Ethernet | BN/SM2/ SM3/SM4 | Package |
| APM32F407IGH6 | 168 | 1024 | 192+4 | 1 | 1 | 140 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 24 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 1 | 1 | BGA176 |
| APM32F407IGT6 | 168 | 1024 | 192+4 | 1 | 1 | 140 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 24 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 1 | 1 | LQFP176 |
| APM32F407IET6 | 168 | 512 | 192+4 | 1 | 1 | 140 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 24 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 1 | 1 | LQFP176 |
| APM32F407ZGT6 | 168 | 1024 | 192+4 | 0 | 1 | 114 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 24 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 1 | 1 | LQFP144 |
| APM32F407ZET6 | 168 | 512 | 192+4 | 0 | 1 | 114 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 24 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 1 | 1 | LQFP144 |
| APM32F407VGT6 | 168 | 1024 | 192+4 | 0 | 1 | 82 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 16 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 1 | 1 | LQFP100 |
| APM32F407VET6 | 168 | 512 | 192+4 | 0 | 1 | 82 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 16 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 1 | 1 | LQFP100 |
| APM32F407RGT6 | 168 | 1024 | 192+4 | 0 | 1 | 51 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 16 | 2 | 2 | 0 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 0 | 1 | LQFP64 |
| APM32F407RET6 | 168 | 512 | 192+4 | 0 | 1 | 51 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 16 | 2 | 2 | 0 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 0 | 1 | LQFP64 |
| APM32F405ZGT6 | 168 | 1024 | 192+4 | 0 | 1 | 114 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 24 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 0 | 0 | LQFP144 |
| APM32F405VGT6 | 168 | 1024 | 192+4 | 0 | 1 | 82 | 1.8 | 3.6 | 8 | 2 | 2 | 1 | 1 | 1 | 1 | 3 | 16 | 2 | 2 | 1 | 0 | 3 | 2 | 3 | 4+2 | 2 | 1 | 1 | 1+1 | 0 | 0 | LQFP100 |
| APM32F405RGT6 | 168 | 1024 | 192+4 | 0 | 1 | 51 | 1.8 | 3.6 | 8 | 2 | 2 | 1 |
APM32F407VET6引脚分布
APM32F407VET6 的开发板原理图
