| 品牌：昆泰芯 | 型号：KTH5701 | 类型：其他IC |
| 封装：QFN | 系列：SGM4 | 产品说明：TRANSLATOR |
| 包装：REEL | 应用领域：3C数码 |
昆泰芯代理KTH5701 KTH5702 微功耗磁性霍尔传感器
3D线性/角度传感器芯片

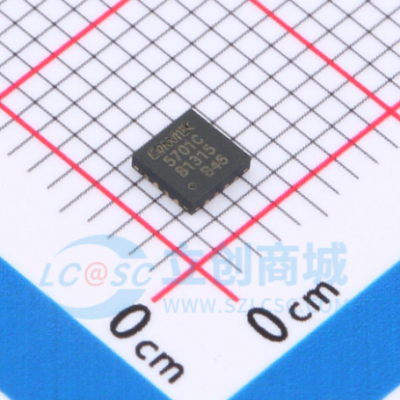

昆泰芯KTH5701是一款数字输出型三轴线性霍尔传感器芯片，可以测量XYZ三个方向的磁场分量。该传感器可作为I2C和SPI从机与外部主控进行数据交互，支持不同的工作模式和配置，从而让用户在磁场测量性能和芯片功耗上取得平衡。集成温度传感器配合内部温度补偿算法可有效减小磁场测量的灵敏度温漂。
用户可以根据实际应用场景，开启一轴或多轴组合的磁场测量，获取磁场原始数据后结合软件算法，可以提取待测物体（磁铁）的运动信息，适用于摇杆、旋钮、位移测量等应用场景。该传感器面向工业和消费类应用，可为用户提供***的使用体验。
联系我们
主要优势
?小型QFN封装3X3mm
?灵活的工作模式和参数在线配置，实现性能和功耗的平衡
?I2C与SPI通信方式可选
规格参数
| 系列 | 磁铁摆放方式 | 检测范围 | 电压 | 精度 | 待机功耗 | 平均功耗 | 测量模式 |
|---|---|---|---|---|---|---|---|
| KTH57XX | 在轴、离轴 | 360° | 2.8V~5.5V | 16Bit | 1.4?A | 25.2?A@5Hz/ 113.7?A@25Hz | 持续感应模式、唤醒睡眠模式、单次测量模式 |
| 输出方式 | 磁感 | 磁场检测范围 | 工作频率 | 工作温度 | 封装 | ||
| I2C/SPI数字输出 | X, Y, Z轴 | XY 轴典型工作范围±130mT Z 轴典型工作范围±80mT | 1000Hz | -40 ~ +125 ℃ | QFN3x3-16L DFN2*2.5-8L | ||
| 感应方向 |
技术文档
| 产品系列 | 文档类型 | 中文版 | 英文版 |
|---|---|---|---|
| KTH57XX | 安装程序 | KTH57系列EVM上位机安装包.exe | - |
| KTH5701 | 评估套件 | KTH5701评估套件介绍.pdf | 57_EVB_Manual_EN.pdf |
| 应用场景 | 产品系列 | 文档类型 | 中文版 | 英文版 |
|---|---|---|---|---|
| 汽车类 | KTH5701 | 产品手册 | KTH5701AQ1_DS_CN.pdf | KTH5701AQ1_DS_EN.pdf |
| KTH5702 | 产品手册 | KTH5702AQ1_DS_CN.pdf | KTH5702AQ1_DS_EN.pdf | |
| 消费&工业类 | KTH5701 | 产品手册 | KTH5701AQ2AQ3_DS_CN.pdf | KTH5701AQ2AQ3_DS_EN.pdf |
| KTH5702 | 产品手册 | KTH5702AQ2AQ3_DS_CN.pdf | KTH5702AQ2AQ3_DS_EN.pdf | |
| KTH5772 | 产品说明书 | KTH5772 产品说明书.pdf | - | |
| KTH5774 | 产品说明书 | KTH5774 产品说明书.pdf | - |
