| 产品特性：WIFI | 品牌：BEKEN | 型号：BK7258 |
| 类型：通信IC | 封装：QFN88 | 系列：BK7 |
| 批号：2024 | 产品说明：TRANSLATOR | 包装：REEL |
| 应用领域：3C数码 |

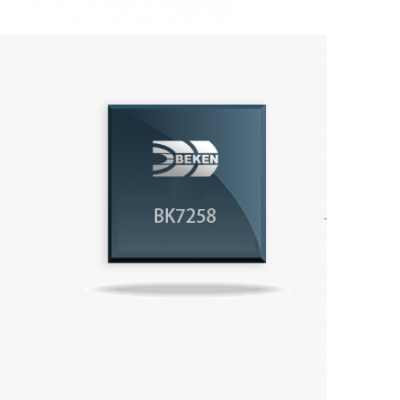

BEKEN博通集成代理商BK7258 BK7252
BK7258 是一款高度集成的 1x1 单频 2.4 GHz Wi-Fi 6 (802.11b/g/n/ax) 和蓝牙低功耗 (LE) 5.4组合解决方案，专为需要丰富资源和低功耗的应用而设计。32 位 ARMv8-M Star MCU 和全套外设的集成使 BK7258 成为***物联网 (IoT) 应用的理想选择。
BK7258 采用***的设计技术和***功耗工艺技术，为 IP 摄像机、HMI 应用、智能锁和其他***的物联网应用提供高集成度和***功耗。
特性
Wi-Fi? 符合 IEEE 802.11b/g/n/ax 1x1 标准? 2.4 GHz 的 20/40 MHz 通道带宽? 支持下行多用户多输入多输出（DL MU-MIMO）? 支持正交频分多址 (OFDMA)? 支持目标唤醒时间 (TWT)? TX 和 RX 低密度奇偶校验 (LDPC) 支持扩展范围? WPA/WPA2/WPA3-Personal 支持增强安全性? 工作模式：STA 和 SoftAP? SoftAP + STA 共存? 集成蓝牙/Wi-Fi 共存 (PTA)? 发射功***达 +20 dBm? 接收灵敏度 -98 dBm蓝牙低功耗? 蓝牙低功耗 (LE) 5.4? 支持蓝牙低功耗 1 Mbps、2 Mbps 和长距离（125 kbps 和 500 kbps）? 支持的蓝牙低功耗功能：LE 音频、到达角 (AoA) 和出发角 (AoD) 寻向、2 Mbps、广告扩展和长距离? 支持多达 16 根天线的天线阵列，实现精准定位内核? ARMv8-M Star (M33F) MCU，频***达 480 MHz：-双精度浮点单元（FPU）-16 KB ITCM + 16 KB DTCM-内置 TrustZone-支持带有 SIMD 的 DSP 指令-3.84 CoreMark/MHz? UART flash 下载? 串行线调试 (SWD) 接口内存?Flah 高达 16 MB? PSRAM 高达 16 MB? 640 KB 共享 SRAM? 64 KB ROM? eFuse时钟管理? 外部振荡器：26 MHz 晶体振荡器（XTALH）、32.768 kHz 晶体振荡器（XTALL）? 内部振荡器：32 kHz 环形振荡器 (ROSC)、26–360 MHz 数控振荡器 (DCO)? 320/480 MHz PLL (DPLL)? 音频锁相环 (APLL)电源管理? 2.0 至 4.35 V VBAT 电源? 片上上电复位 (POR) 和欠压检测 (BOD)? 内置降压 (DC-DC) 转换器和 LDO 稳压器? 低功耗：-Active 模式 RX：17.5 mA-睡眠模式：43 μA-深度睡眠模式：16 μA-关断模式：2.5 μA外设? 56 个 GPIO? 2 个 SPI? 2 个 QSPI? 3 个 UART：1 个支持硬件流控制和 flash 下载? 1 个智能卡控制器? 1 个 SDIO? 2 个 I2C? 1 个高速 USB2.0 (HS)? 1 个 CAN 控制器，支持 CAN FD? 1 个 LIN 控制器? 2 个通用 DMA 控制器 (GDMA)，每个控制器有 8 个通道? 1 个 DMA2D 控制器? 1 个旋转模块? 2 个缩放模块? 1 个显示控制器，支持 RGB 和 8080 接口? 1 个段式 LCD 控制器，最多可支持 8 x 28 段? 1 个 JPEG 硬件编码器? 1 个 JPEG 硬件解码器? 1 个 8 位 CIS DVP 接口? 1 个 720p H.264 视频编码器? 1 个以太网 MAC 接口? 12 个 32 位 PWM 通道? 3 个 I2S? 1 个四频段数字硬件均衡器? 2 个 音频 ADC? 1 个音频 DAC? 1 个 DMIC? 1 个 SBC 加速器? 12 位 AUX ADC，多至 11 个通道? 6 个 32 位通用定时器? 2 个看门狗定时器? 1 个实时计数器 (RTC)? 1 个红外接口? 1 个温度传感器? 1 个触摸传感器，支持多至 16 个触摸感应 I/O封装? QFN88 封装，9 x 9 mm? 工作温度范围：-40 至 +85 °C
应用
家电和玩具应用
白色家电
遥控器
照明设备
BK7258
一款高度集成的 1x1 单频 2.4 GHz Wi-Fi 6 (802.11b/g/n/ax) 和蓝牙低功耗 (LE) 5.4组合解决方案
概述
BK7258 是一款高度集成的 1x1 单频 2.4 GHz Wi-Fi 6 (802.11b/g/n/ax) 和蓝牙低功耗 (LE) 5.4组合解决方案，专为需要丰富资源和低功耗的应用而设计。32 位 ARMv8-M Star MCU 和全套外设的集成使 BK7258 成为***物联网 (IoT) 应用的理想选择。
BK7258 采用***的设计技术和***功耗工艺技术，为 IP 摄像机、HMI 应用、智能锁和其他***的物联网应用提供高集成度和***功耗。
特性
Wi-Fi
? 符合 IEEE 802.11b/g/n/ax 1x1 标准
? 2.4 GHz 的 20/40 MHz 通道带宽
? 支持下行多用户多输入多输出（DL MU-MIMO）
? 支持正交频分多址 (OFDMA)
? 支持目标唤醒时间 (TWT)
? TX 和 RX 低密度奇偶校验 (LDPC) 支持扩展范围
? WPA/WPA2/WPA3-Personal 支持增强安全性
? 工作模式：STA 和 SoftAP
? SoftAP + STA 共存
? 集成蓝牙/Wi-Fi 共存 (PTA)
? 发射功***达 +20 dBm
? 接收灵敏度 -98 dBm
蓝牙低功耗
? 蓝牙低功耗 (LE) 5.4
? 支持蓝牙低功耗 1 Mbps、2 Mbps 和长距离（125 kbps 和 500 kbps）
? 支持的蓝牙低功耗功能：LE 音频、到达角 (AoA) 和出发角 (AoD) 寻向、2 Mbps、广告扩展和长距离
? 支持多达 16 根天线的天线阵列，实现精准定位
内核
? ARMv8-M Star (M33F) MCU，频***达 480 MHz：
- 双精度浮点单元（FPU）
- 16 KB ITCM + 16 KB DTCM
- 内置 TrustZone
- 支持带有 SIMD 的 DSP 指令
- 3.84 CoreMark/MHz
? UART flash 下载
? 串行线调试 (SWD) 接口
内存
? Flah 高达 16 MB
? PSRAM 高达 16 MB
? 640 KB 共享 SRAM
? 64 KB ROM
? eFuse
时钟管理
? 外部振荡器：26 MHz 晶体振荡器（XTALH）、32.768 kHz 晶体振荡器（XTALL）
? 内部振荡器：32 kHz 环形振荡器 (ROSC)、26–360 MHz 数控振荡器 (DCO)
? 320/480 MHz PLL (DPLL)
? 音频锁相环 (APLL)
电源管理
? 2.0 至 4.35 V VBAT 电源
? 片上上电复位 (POR) 和欠压检测 (BOD)
? 内置降压 (DC-DC) 转换器和 LDO 稳压器
? 低功耗：
- Active 模式 RX：17.5 mA
- 睡眠模式：43 μA
- 深度睡眠模式：16 μA
- 关断模式：2.5 μA
外设
? 56 个 GPIO
? 2 个 SPI
? 2 个 QSPI
? 3 个 UART：1 个支持硬件流控制和 flash 下载
? 1 个智能卡控制器
? 1 个 SDIO
? 2 个 I2C
? 1 个高速 USB2.0 (HS)
? 1 个 CAN 控制器，支持 CAN FD
? 1 个 LIN 控制器
? 2 个通用 DMA 控制器 (GDMA)，每个控制器有 8 个通道
? 1 个 DMA2D 控制器
? 1 个旋转模块
? 2 个缩放模块
? 1 个显示控制器，支持 RGB 和 8080 接口
? 1 个段式 LCD 控制器，最多可支持 8 x 28 段
? 1 个 JPEG 硬件编码器
? 1 个 JPEG 硬件解码器
? 1 个 8 位 CIS DVP 接口
? 1 个 720p H.264 视频编码器
? 1 个以太网 MAC 接口
? 12 个 32 位 PWM 通道
? 3 个 I2S
? 1 个四频段数字硬件均衡器
? 2 个 音频 ADC
? 1 个音频 DAC
? 1 个 DMIC
? 1 个 SBC 加速器
? 12 位 AUX ADC，多至 11 个通道
? 6 个 32 位通用定时器
? 2 个看门狗定时器
? 1 个实时计数器 (RTC)
? 1 个红外接口
? 1 个温度传感器
? 1 个触摸传感器，支持多至 16 个触摸感应 I/O
封装
? QFN88 封装，9 x 9 mm
? 工作温度范围：-40 至 +85 °C
应用方案
家电和玩具应用
白色家电
遥控器
