纳芯微代理商，NOVOSENSE代理商
深圳德立盛科技有限公司 代理纳芯微隔离驱动芯片NSI6602A-DLAR,联系电话13828760986赵工

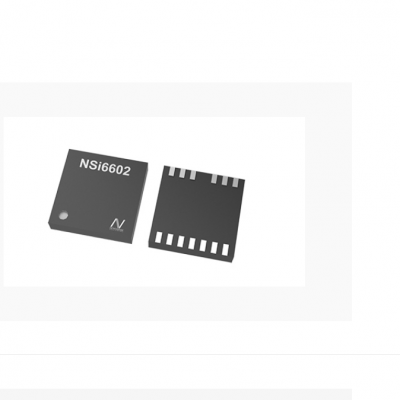

NSi6602是一系列高可靠性的隔离式双通道栅极驱动器IC，可以设计为驱动高达2MHz开关频率的功率晶体管。每个输出可以以快速的19ns传播延迟和5ns的延迟匹配来提供4A/6A的拉灌电流能力。NSi6602在5*5mm LGA13封装中按照UL1577提供2500Vrms隔离,在SOIC16和SOIC14宽封装中提供5000Vrms隔离。100Vμs的最小共模瞬变抗扰度提高系统鲁棒性。该驱动器的电源电压为28V，而输入侧则接受2.7V至5V的电源电压。所有电源电压引脚均支持欠压锁定保护，适用于高可靠性，功率密度和效率的开关电源系统。
NSI6602数据手册
NSI6602样品申请与购买
产品特性
安全认证
应用场景
功能框图
产品特性
? 隔离式双通道驱动器
? 输入侧电源电压: 2.7V至5.5V
? 驱动器侧电源电压：使用UVLO时高达28V
? 峰值4A/6A拉灌电流能力
? 高CMTI: ±100KV/μs
? 19ns典型传播延迟
? 5ns延迟匹配
? 6ns脉冲宽度失真
? 可编程死区时间
? 接受最小输入脉冲宽度20ns
? 工作温度 -40℃~125℃
? 封装形式
LGA13
SOIC14宽体
SOIC16宽体
安全认证
? UL1577认证:
LGA13：1分钟 2.5kVrms
SOIC14：1分钟 5kVrms
SOIC16：1分钟 5kVrms
? CQC认证：符合GB4943.1-2011
? CSA认证：组件符合***
? VDE认证：DIN V VDE V 0884-11:2017-1
应用场景
? 服务器，电信和工业中的隔离式DC-DC和AC-DC电源
? DC-AC太阳能逆变器
? 电机驱动和EV充电
? UPS和电池充电器
