| 产品特性：SGM | 品牌：SG-MICRO | 型号：SGM61111 |
| 类型：放大器 | 用途：电动玩具 | 封装：SOP |
| 系列：SGM8 | 批号：2018+ | 产品说明：OP |
| 应用领域：3C数码 |
描述
TPS6216x 系列是一款简单易用的同步降压 DC-DC 转换器，针对 高功率密度的应用 进行了优化。该系列器件的开关频率典型值高达 2.25MHz，允许使用小型电感器，通过利用 DCS-Control? 拓扑技术提供快速瞬态响应并实现高精度的输出电压。
该器件的宽运行电压范围为 3V 至 17V，非常适用于由锂离子或其他电池以及 12V 中间电源轨供电的系统。该器件的输出电压为 0.9V 至 6V，支持高达 1A 的持续输出电流（使用 *** 占空比模式）。
此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源***。
在节能模式下，器件可根据输入电压 (VIN) 生成约 17?A 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于 2?A。

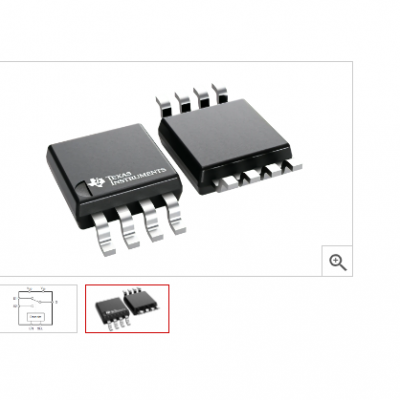

此器件具有可调节输出电压和固定输出电压版本，采用 2.00mm x 2.00mm 8 引脚 WSON 封装 (DSG) 或 3.00mm x 3.00mm 8 引脚 VSSOP 封装 (DGK)。
TPS6216x 系列是一款简单易用的同步降压 DC-DC 转换器，针对 高功率密度的应用 进行了优化。该系列器件的开关频率典型值高达 2.25MHz，允许使用小型电感器，通过利用 DCS-Control? 拓扑技术提供快速瞬态响应并实现高精度的输出电压。
该器件的宽运行电压范围为 3V 至 17V，非常适用于由锂离子或其他电池以及 12V 中间电源轨供电的系统。该器件的输出电压为 0.9V 至 6V，支持高达 1A 的持续输出电流（使用 *** 占空比模式）。
此外，还可以通过配置使能引脚和开漏电源正常状态引脚实现电源***。
在节能模式下，器件可根据输入电压 (VIN) 生成约 17?A 的静态电流。负载较小时可自动且无缝进入节能模式，同时该模式可保持整个负载范围内的高效率。该器件在关断模式下处于关断状态，期间的流耗低于 2?A。
此器件具有可调节输出电压和固定输出电压版本，采用 2.00mm x 2.00mm 8 引脚 WSON 封装 (DSG) 或 3.00mm x 3.00mm 8 引脚 VSSOP 封装 (DGK)。
特性
? DCS-Control?拓扑技术
? 输入电压范围为 3V 至 17V
? 输出电流高达 1A
? 可调节输出电压范围为 0.9V 至 6V
? 固定输出电压版本
? 无缝省电模式转换
? 静态电流典型值为 17?A
? 电源正常输出
? *** 占空比模式
? 短路保护
? 过热保护
? 与 TPS62170 和 TPS62125 引脚兼容
? 采用 3.00mm x 3.00mm 8 引脚超薄小外形尺寸 (VSSOP) 和 2.00mm × 2.0 mm 8 引脚晶圆级小外形无引线 (WSON) 封装
? 结合使用 TPS62160 和 WEBENCH? 电源设计器创建定制设计方案
